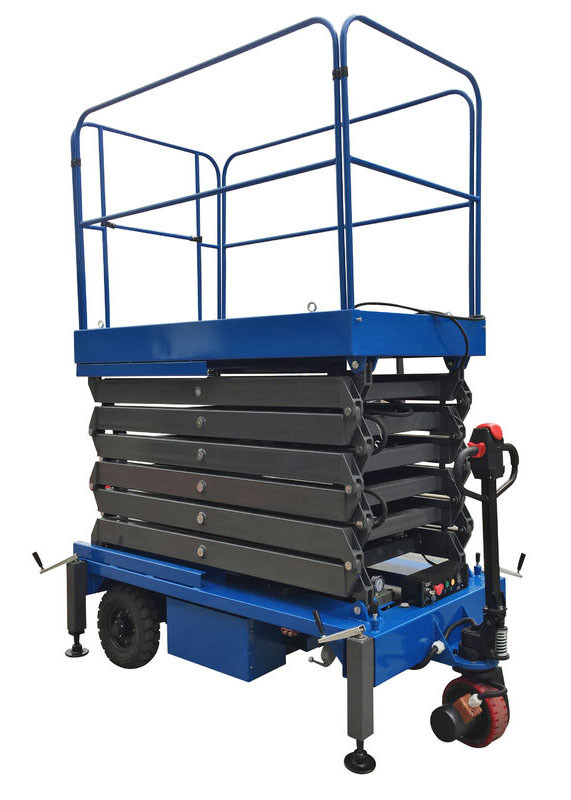

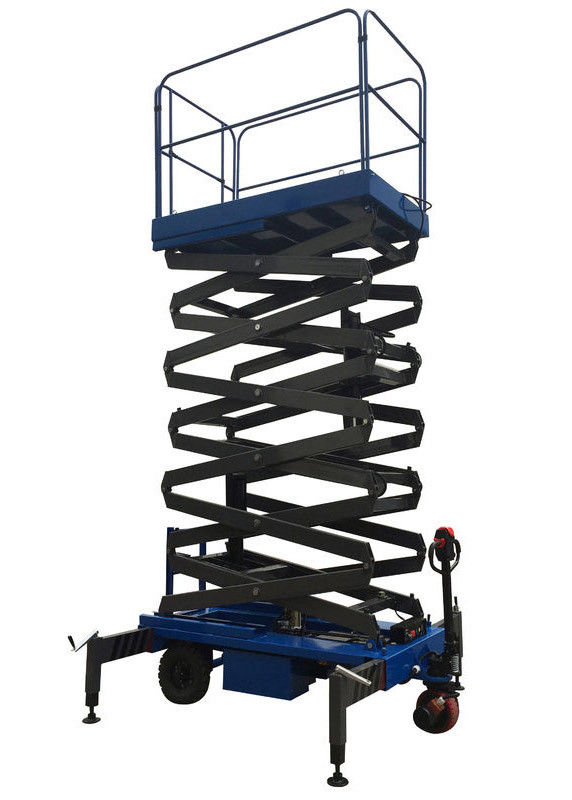

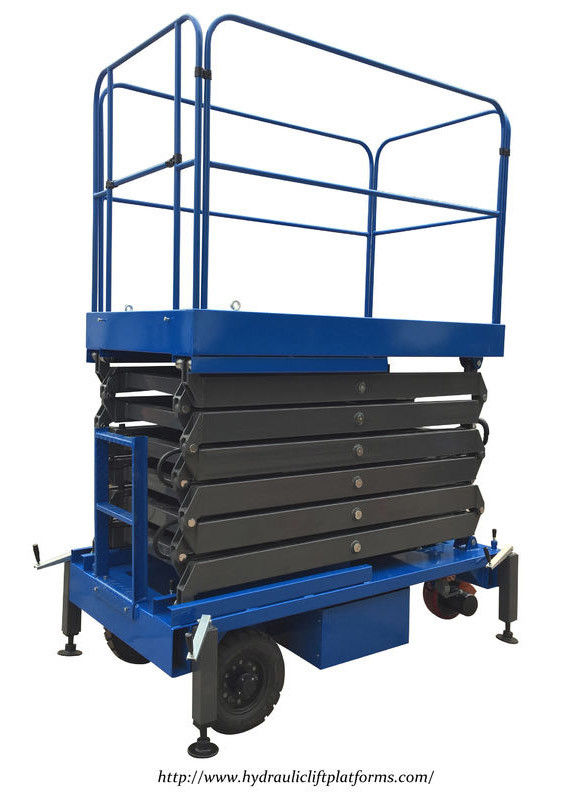

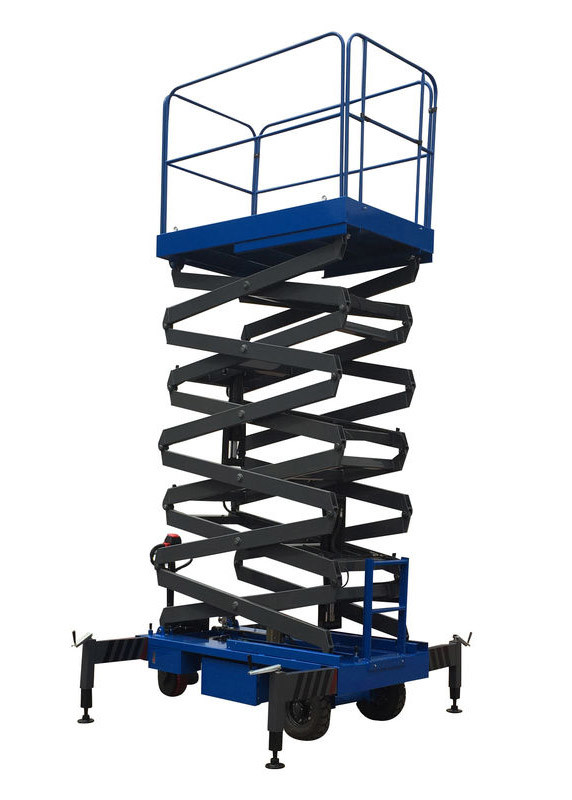

8m Werkhoogte Manganes staal mobiele schaar Lift elektrisch trekken laadvermogen 450kg

Elektrische hydraulische mobiele schaarhef van mangaanstaal voor materiaalverwerking

Ontwerpdetails

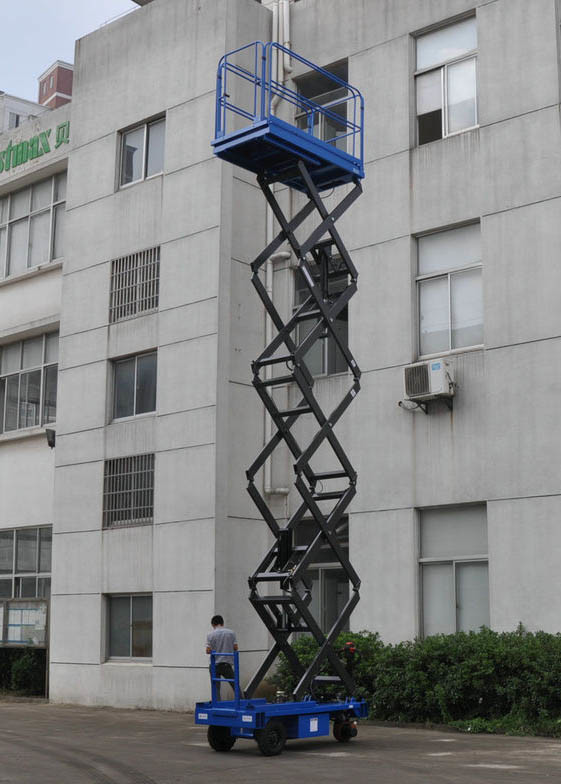

Beschrijving: Het compacte ontwerp maakt het ideaal voor gebruik in smalle gangen of ruimtes.met een vermogen van niet meer dan 50 W, duwen en sturen van de tafel, het kan veel mankracht besparen. Geschikt voor één persoon operatie, voornamelijk gebruikt in luchthavens, congres en tentoonstellingscentrum, hotel, supermarkt, fabriekopslagplaats, station, dok, station en andere plaatsen voor materiaalverwerking of -bevestiging of constructie.

Parameters:

Techniekkenmerken

Werkingsbeginsel: (1) Elektrisch aangestuurd hydraulisch systeem ter ondersteuning van de hefbeweging. (2) Vier vaste wielen ter ondersteuning van de beweging.

Alle onderdelen zijn zodanig ontworpen dat de krachten niet meer dan de helft van de uitgangssterkte van het gebruikte materiaal bedragen.

De lift is uitgerust met een overbelastingsklep en een trage verlaagklep om de verlaagingssnelheid te regelen.

Hydraulisch systeem

De hydraulische eenheid bestaat uit een inductiemotor met eekhoornkooi, een hogedrukversnellingspomp, een distributeur met magnetoventielen en een opstartklep, een hoogcompensatie VSC-lowingklep

Mechanische onderdelen

Het bovenste en onderste chassis zijn overgroot, met een glad metaalplaat van ten minste 6 mm dik.

De elektrische kast en systemen alsmede de hydraulische uitrusting worden op het chassis gemonteerd.

Liftarmen

De plaat wordt verhoogd door twee hydraulische eenmalige jacken aan te zetten die rechtstreeks op de hefarmen werken die door de rollagers worden geleid en die soepel omhoog en omlaag gaan.

Elektrisch onderdeel

De stroomvoorziening is 380 V, 50 Hz, driefasig, 4 draden.

- De elektrische kast.

- De stroom- en besturingskabels.

- De besturingssystemen.

-De bedienings- en veiligheidsschakelaar

Alle staalbuiskabels worden beschermd door isolatiepoortjes.

Elektrische kast

Alle elektrische en elektronische besturing, reglementering en andere apparatuur zijn in dit kastje geplaatst waarvan de beschermingsindex IP 55 zal zijn.Zijdelingse openingsladen voor handig en gemakkelijk onderhoud en gebruik- Voldoende grote luiken zorgen voor een goede ventilatie

De kast bestaat uit:

- Een hoofdschakelaar met drie polen, met veiligheidsbeschermers die eenfasige werking verhinderen,

- Een hoofdcontactor-circuit breaker,

- Contactoren en relais voor het bedienen van de lifttafel,

- Magnetische/thermische bescherming van de motorpompeenheid,

- De transformatoren die de laaggecontroleerde spanning (24 V) leveren

Controleknopbox

De bedieningsknoppen zijn zowel op de grond als op het platform geplaatst voor gemak en controle.

Het doosje bevat:

- 1 spanningsvoorzichtslamp,

- Aan/uit knop.

- Op en neer knoppen,

- Eén noodstopknop, werkt alleen op het verhogen en verlagen van de beweging

Voorzorgsmaatregelen

• Hulpsysteem
• Ontploffingsbeveiligingsinrichting voor cilinder
• Veiligheidsbeschermingsinrichting tegen overbelasting
• schroeftype steunnivellering
• Regenbestendige bedieningskast
• Noodstopknop

Waarom kiezen voor CHEN LIFT Motorized Scissor Lift?
· Product van hoge kwaliteit
· Een redelijke prijs
· Gemakkelijke betalingswijze
· tijdige levering
· Goed na de service
· klantgerichte aanpak
·een jaar garantie

Wij danken u voor uw lezing en verwelkomen uw vraag.
